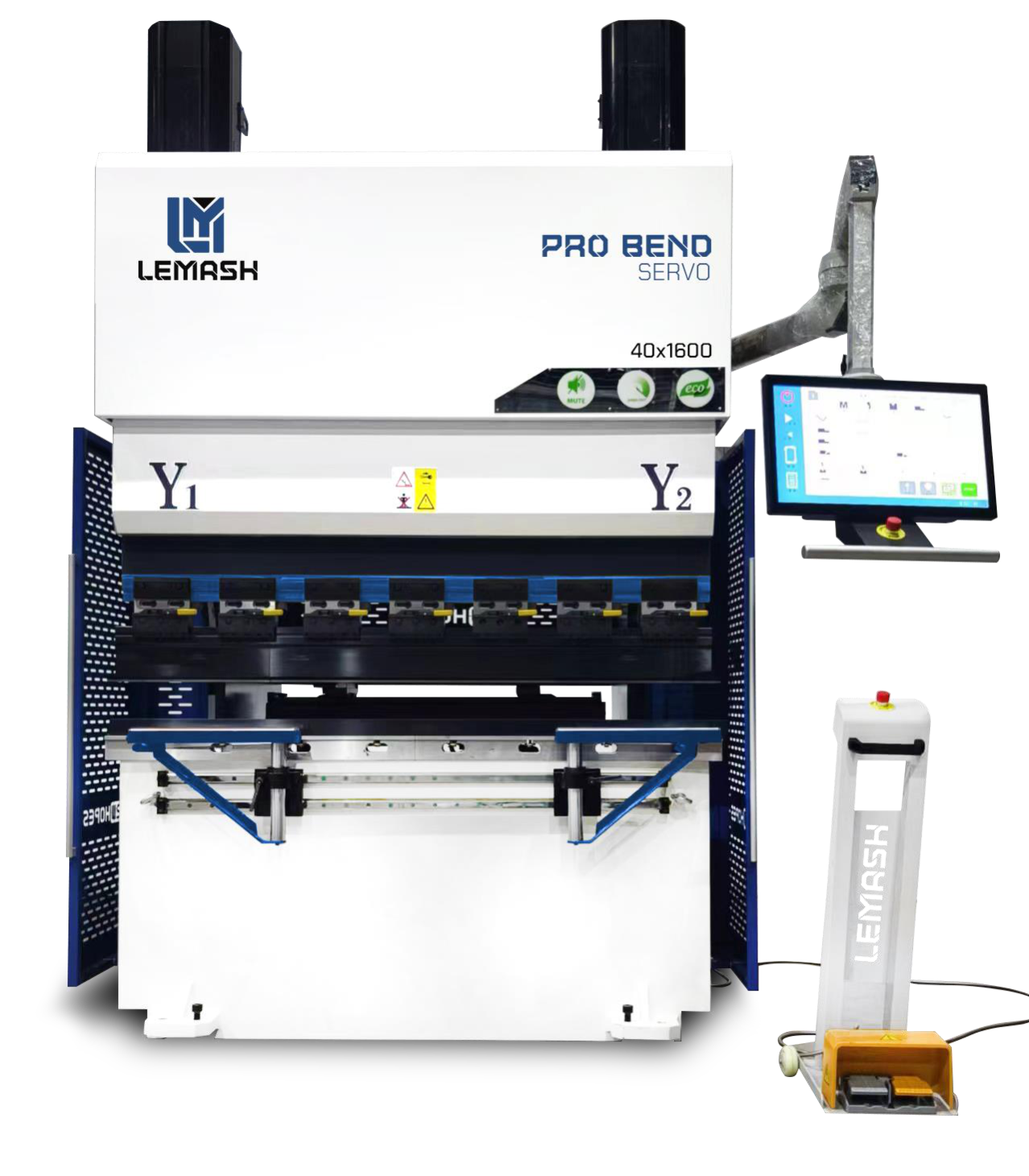

Листогибочный пресс ШВП с ЧПУ LEMASH PROBEND-SERVO

СТАНИНА СТАНКА:

• Станина станка выполнена из высококачественной низкоуглеродистой стали, что обеспечивает ее исключительную прочность и долговечность.
• Благодаря методу комплексной сварки элементы конструкции надежно соединены, обеспечивая высокую устойчивость. Рама формируется на современном, пяти-координатном обрабатывающем центре с ЧПУ за одну установку, что гарантирует точность и стабильность геометрии.

Для снятия внутренних напряжений используется процесс закалки, а дробеструйная обработка эффективно удаляет ржавчину и обеспечивает антикоррозийную защиту, что значительно продлевает срок эксплуатации изделия

CNC УПРАВЛЕНИЕ:

• Использование передовых графических систем с числовым программным управлением (ЧПУ) позволяет оператору получать возможность точно и эффективно программировать последовательность гибки.
• CNC системы управления обеспечивают интуитивно понятный интерфейс, позволяя легко задавать необходимые параметры и контролировать процесс. Управление движением по осям Y1, Y2, X и R (в стандартной комплектации) + компенсация прогиба стола осуществляется с высокой степенью точности благодаря интеграции с ЧПУ. Это гарантирует стабильность и качество гибки, что особенно важно при работе с различными материалами и сложными формами.

СИСТЕМЫ ЧПУ:

ESA 640 (СТАНДАРТ)

• Интерактивный 2D графический редактор для ввода данных

заготовок и инструментов

• Резистивный 15″TFT LCD HD Сенсорный цветной экран
• 2D графическое отображение рамы машины, заготовки

и руководства по инструментам

• 2D-графическая идентификация наилучшей последовательности изгиба
• Эргономичный и простой в использовании HMI
• 32 + 32 ввода/вывода со встроенным ПЛК
• 1 порт Ethernet / 2 последовательных порта RS-232
• 2 порта USB 0 / 1 открытый порт CAN
• 4 аналоговых входа + 2 аналоговых выхода
• Доступно на 25 языках

ESA 875

• 21,5″TFT LCD Full HD Multitouch
• Процессор Intel I5 2,7 ГГц / 8 Гб оперативной памяти
• Операционная система Windows 10 Iot
• Интерактивный 2D графический редактор для ввода данных заготовок и инструментов.
• 2D-графическое отображение рамы машины, заготовки и инструментов.
• 2D автоматическая идентификация наилучшей последовательности изгиба.
• Автоматический расчет изгибающего усилия и ограничения силы в зависимости от максимальной нагрузки инструмента.
• Оснащение стандартным отраслевым 0 Modbus TCP интерфейсом.
• Продвинутый HMI и простое обучение (доступно на 25 языках).

СИСТЕМЫ ЧПУ:

SANYUAN HK58T

• Управление до 6 осей (Y1;Y2;X-R:Z1:Z2)
• Сенсорная панель управления
• Программный контроль опускания балки
• Функция последовательной гибки дуги
• Управление компенсацией прогиба
• Библиотека гибочного инструмента
• Библиотека материалов
• Интерфейс на русском языке

SANYUAN HK68T

• Управление до 6 осей (Y1;Y2;X-R:Z1:Z2)
• 2D и 3D визуализация
• Сенсорная панель управления
• Программный контроль опускания балки
• Функция последовательной гибки дуги
• Управление компенсацией прогиба
• Библиотека гибочного инструмента
• Библиотека материалов
• Интерфейс на русском языке

СИСТЕМЫ ЧПУ:

Delem DA53Т

• 10,1” цветной ТFТ с высоким разрешением
• Сенсорная навигация «горячими клавишами»
• Управление до 4 осей (Y1-Y2-X-R)
• Библиотека инструментов / материалов/изделий
• Расширенные алгоритмы управления осью Y
• Profile-53ТL автономное программное обеспечение
• Управление системой компенсации прогиба

Delem DA66Т

• 2D-графическое программирование на сенсорном экране
• 17-дюймовый цветной TFT-дисплей с высоким разрешением
• Расчет последовательности гиба
• Управление компенсацией прогиба стола
• Управление сервомотором и преобразователем частоты
• Расширенные алгоритмы управления осью Y
• Управление до 8 осей
• USB, периферийное взаимодействие
• Управление датчиком измерения угла
• Управление лазерной защитой рук оператора

СИСТЕМЫ ЧПУ :

Cybelec CT 12

• Возможность управления 4-мя осями (Y1-Y2-X-R)
• Сенсорное управление с 2D- графикой на экране 12”
• Автоматический расчет последовательности гибки
• Автоматическая настройка усилия гибки
• Расчет глубины опускания
• Возможность коррекции и ввода угла изгиба
• Большой сенсорный экран, с яркими цветами и высокой контрастностью
• Функция сенсорного управления TouchProfile
• Интуитивно понятный и удобный интерфейс
• Легкие гибы благодаря функции EasyBend

Cybelec CT 15

• Возможность управления 6-ю осями (Y1-Y2-X-R-Z1-Z2)
• Сенсорное управление с 2D- графикой на экране 15”
• Автоматический расчет последовательности гибки
• Автоматическая настройка усилия гибки
• Расчет глубины опускания
• Возможность коррекции и ввода угла изгиба
• Большой сенсорный экран, с яркими цветами и высокой контрастностью
• Функция сенсорного управления TouchProfile
• Интуитивно понятный и удобный интерфейс
• Легкие гибы благодаря функции EasyBend

ВАРИАНТЫ СИСТЕМ ЗАДНИХ УПОРОВ:

2-оси от ЧПУ (X;R) (Стандарт)                            4-оси от ЧПУ (X;R;Z1;Z2)

5-осей от ЧПУ (X;R;Z1;Z2; Delta-X)                6-осей от ЧПУ (Х1, Х2, R1, R2, Z1, Z2 )

• Пресс может быть дополнительно оснащен различными системами управления заднего упора, что обеспечивает высокую степень адаптивности оборудования к специфическим требованиям и задачам пользователя. Эти системы могут включать в себя как стандартные, так и специализированные решения, позволяющие точно настраивать положение заднего упора в зависимости от типа обрабатываемого материала и геометрии детали.
• Такое расширение функционала делает пресс универсальным инструментом, способным эффективно справляться с разнообразными производственными задачами, включая гибку сложных профилей и деталей с высокой точностью.
• Интеграция дополнительных        осей    заднего           упора  не        только увеличивает производительность, но и минимизирует время перенастройки, что в свою очередь способствует повышению общей эффективности работы и снижению затрат на производство.

КОМПЛЕКТУЮЩИЕ:

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

 Все    электрические     компоненты, используемые   в      листогибочных прессах LEMASH, поставляются от известного мирового производителя Schneider Electric. Они расположены в         специальном         запираемом электрическом      ящике,           который обеспечивает        безопасность          и защиту компонентов от внешних воздействий

ШВП

Подъем и опускание верхней балки производится встроенным в верхнюю балку шарико-винтовым приводом и серводвигателем. Приводы серводвигателя обеспечивают совершенный контроль перемещений и точность — быстрое и прямое позиционирование по оси Y

КОМПЕНСАЦИЯ ПРОГИБА (БОМБИРОВАНИЕ)

Моторизированная    система компенсации прогиба листогибочных прессов    LEMASH        обеспечивает автоматическую                  компенсацию возможных деформаций при гибке, для сохранения постоянного угла изгиба на всей длине заготовки.

КОМПЛЕКТУЮЩИЕ:

ПЕРЕДНИЕ ПОДДЕРЖКИ ЛИСТА установленные на листогибочных прессах LEMASH, предоставляют оператору удобство в позиционировании листа. Эти поддержки легко перемещаются в обе стороны по специальным направляющим и имеют возможность регулировки по высоте.

ЗАДНИЕ УПОРЫ

Двойные линейные направляющие в сочетании с интегрированной опорной балкой существенно увеличивают точность перемещения задних упоров, обеспечивая стабильность и надежность в процессе гибки. Эта конструктивная особенность минимизирует люфты и улучшает геометрическую точность обработки, что критически важно для высококачественного выполнения производственных задач.

БЫСТРОСЪЕМНАЯ СИСТЕМА Быстрая смена инструмента Quick Clip позволяет сократить время смены инструмента на 80% по сравнению с традиционными системами.

Преимущество:

ØВертикальная установка

ØСкорость смены инструмента

ЛИНЕЙНЫЙ ДАТЧИК

Итальянского        производителя       GIVI предназначен     для    использования     на листогибочных прессах. Он использует принцип  магнитного     измерения     для определения       положения   гибочной балки с точностью до 0,01мм. Производитель, компания GIVI, известна своим     качеством     и                  инновационными решениями в области промышленной автоматизации.

БРЕНДЫ-ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ:

Технические характеристики
